Nawierzchnia bezpieczna pod plac zabaw: rodzaje, normy i koszt montażu

Nawierzchnia bezpieczna pod plac zabaw to jeden z najważniejszych elementów każdej instalacji zabawowej. Właściwy dobór podłoża decyduje o tym, czy dziecko po upadku wyjdzie z placu z zadrapaniem, czy trafi na izbę przyjęć.

Czym jest bezpieczna nawierzchnia na plac zabaw i dlaczego ma znaczenie

Bezpieczna nawierzchnia to warstwa amortyzująca upadki, która musi spełniać konkretne parametry techniczne wynikające z norm. Nie każde miękkie podłoże spełnia ten wymóg.

Bezpieczna nawierzchnia na plac zabaw to nie kwestia estetyki ani wygody, lecz wymóg techniczno-prawny. Norma PN-EN 1177 definiuje metody badania zdolności amortyzacyjnych nawierzchni i określa graniczne wartości współczynnika HIC (Head Injury Criterion), czyli wskaźnika ryzyka urazu głowy przy uderzeniu. Norma PN-EN 1176 z kolei reguluje wymagania dla samych urządzeń zabawowych, w tym zasady wyznaczania strefy bezpieczeństwa wokół każdego z nich.

Kluczowym pojęciem jest wysokość swobodnego upadku (WSU), czyli maksymalna wysokość, z której dziecko może spaść, a nawierzchnia powinna skutecznie zamortyzować uderzenie. Im wyższe urządzenie, tym grubsza i bardziej amortyzująca musi być warstwa podłoża. Zależność ta jest ściśle określona i nie pozostawia miejsca na improwizację.

Przepisy rozróżniają place publiczne (parki, szkoły, osiedla) od prywatnych ogrodów. Na placach publicznych zastosowanie norm jest obowiązkowe i podlega kontroli. W ogrodzie prywatnym odpowiedzialność spoczywa na właścicielu, jednak w razie wypadku brak zgodności z normami może mieć poważne konsekwencje prawne i ubezpieczeniowe.

Rodzaje nawierzchni bezpiecznych: wylewana, płyty, maty i sypkie

Każdy rodzaj nawierzchni ma inną charakterystykę amortyzacji, koszt i wymagania montażowe. Wybór zależy od WSU urządzeń, budżetu i warunków użytkowania.

Nawierzchnia wylewana EPDM i SBR

Nawierzchnia wylewana to monolityczna warstwa gumowa układana bezpośrednio na placu. Wyróżnia się dwa główne typy: EPDM (kauczuk syntetyczny) i SBR (granulat z recyklingowanych opon samochodowych).

EPDM jest bardziej odporny na promieniowanie UV i nie blaknie przez lata, co czyni go materiałem preferowanym w miejscach eksponowanych na słońce. Granulat SBR jest tańszy, jednak jego skład chemiczny budzi coraz więcej pytań. Opony z recyklingu zawierają wielopierścieniowe węglowodory aromatyczne (WWA) i metale ciężkie, których stężenie w nawierzchniach SBR bywa przedmiotem badań środowiskowych. Certyfikowane produkty spełniające wymagania Agencji Chemikaliów UE (ECHA) ograniczają te ryzyka, jednak nie eliminują ich całkowicie. Alternatywą ekologiczną są nawierzchnie korkowe lub zrębki certyfikowane według normy EN 16281, które nie zawierają substancji syntetycznych.

Nawierzchnia wylewana EPDM/SBR dobrze znosi polskie zimy: mróz do -30°C nie powoduje kruszenia, jeśli materiał ma odpowiedni skład i właściwie wykonaną podbudowę. Problemem bywa natomiast woda stojąca pod warstwą gumową, która przy cyklach zamarzania i rozmarzania może stopniowo odrywać nawierzchnię od podbudowy.

Płyty gumowe i maty przerostowe

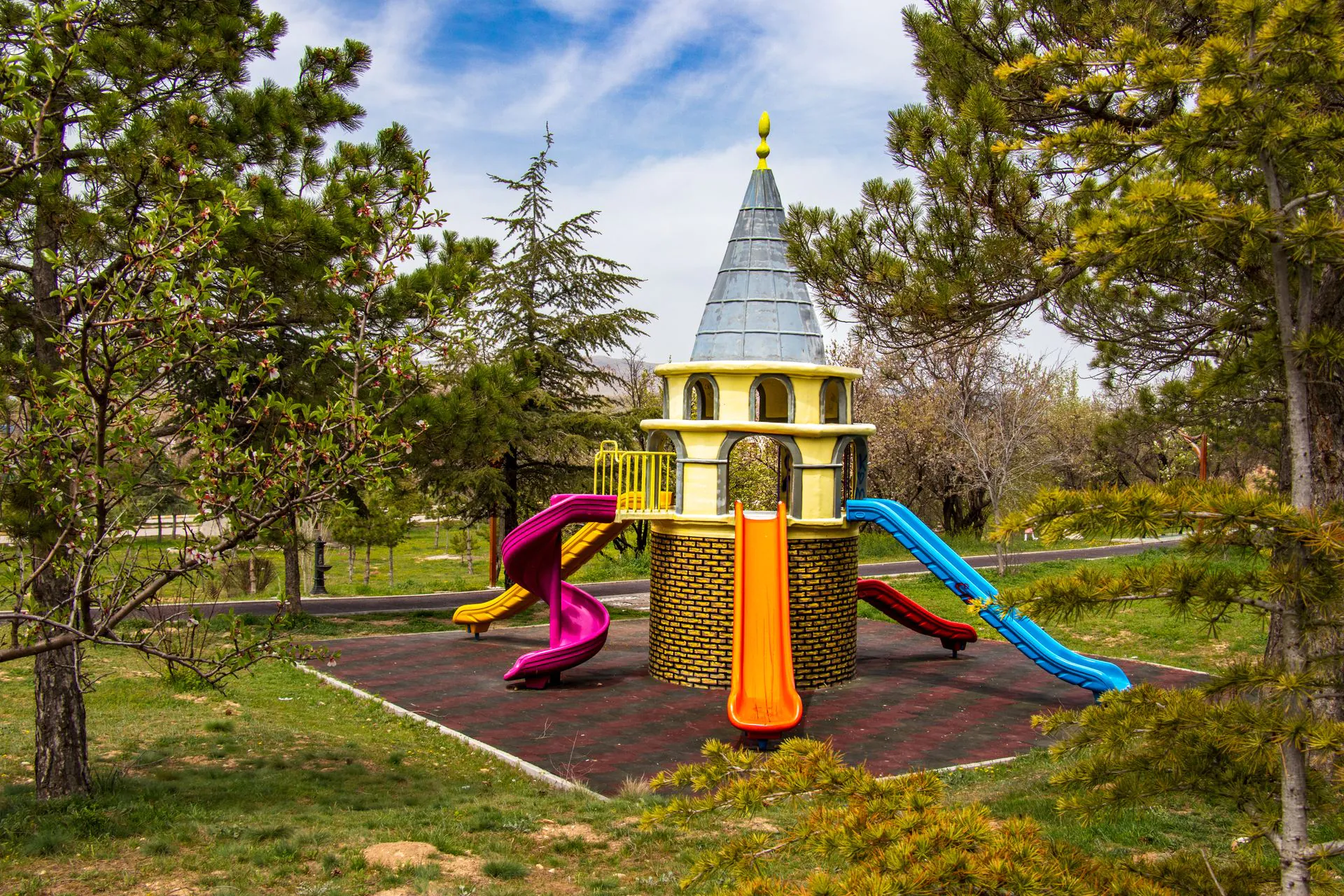

Płyty gumowe to prefabrykowane elementy układane na przygotowanym podłożu. Dostępne są w grubościach od 25 do 100 mm, co pozwala dopasować amortyzację do konkretnej wysokości swobodnego upadku. Maty przerostowe (z otworami umożliwiającymi wzrost trawy) łączą funkcję bezpiecznego podłoża z utrzymaniem zielonego wyglądu placu.

Zaletą płyt jest możliwość demontażu i wymiany uszkodzonych elementów bez konieczności przebudowy całego placu. Wadą bywa tendencja do przemieszczania się przy intensywnym użytkowaniu, szczególnie na krawędziach strefy bezpieczeństwa. Połączenia między płytami wymagają regularnej kontroli, bo w szczelinach gromadzą się zanieczyszczenia i trawa, które z czasem mogą unosić krawędzie płyt.

Nawierzchnie sypkie

Nawierzchnie sypkie (piasek, żwirek, zrębki drewniane) to rozwiązania najtańsze w zakupie, ale wymagające największych nakładów na konserwację. Piasek i żwirek skutecznie amortyzują upadki, gdy utrzymywana jest odpowiednia głębokość warstwy (zazwyczaj 30 cm dla urządzeń o WSU do 3 m). Problem polega na tym, że materiał sypki przemieszcza się, kompaktuje po deszczu i wymaga regularnego spulchniania oraz uzupełniania.

Zrębki drewniane certyfikowane według EN 16281 stanowią ciekawą alternatywę ekologiczną. Rozkładają się biologicznie, nie zawierają substancji chemicznych i dobrze amortyzują upadki. Wymagają jednak uzupełniania co 1-2 sezony i są podatne na zagrzybienie przy złej wentylacji podłoża.

Normy i odpowiedzialność prawna zarządcy placu zabaw

Spełnienie norm PN-EN 1176 i PN-EN 1177 to nie tylko kwestia bezpieczeństwa dzieci, ale też ochrona zarządcy przed odpowiedzialnością cywilną i karną w razie wypadku.

Aspekt odpowiedzialności prawnej jest w Polsce tematem rzadko poruszanym, a ma istotne znaczenie dla każdego zarządcy placu zabaw. Jeśli na placu dojdzie do wypadku, a nawierzchnia nie spełnia wymagań norm PN-EN 1177 i PN-EN 1176, zarządca (gmina, spółdzielnia, szkoła, właściciel obiektu) może ponosić odpowiedzialność odszkodowawczą na podstawie art. 415 i art. 416 Kodeksu cywilnego. Polisa OC zarządcy obiektu zazwyczaj obejmuje takie zdarzenia, jednak ubezpieczyciel ma prawo odmówić wypłaty odszkodowania lub dochodzić regresu, jeśli wykaże, że zarządca świadomie utrzymywał obiekt niezgodny z obowiązującymi normami.

Odbiór techniczny i inspekcja pomontażowa to procedury, które dokumentują zgodność nawierzchni z normami w momencie oddania do użytku. Protokół z odbioru powinien zawierać wyniki badania współczynnika HIC, pomiary grubości warstwy amortyzującej oraz potwierdzenie poprawności wyznaczenia strefy bezpieczeństwa. Dokument ten jest dowodem w postępowaniu odszkodowawczym i powinien być przechowywany przez cały okres eksploatacji placu.

Grubość nawierzchni a wysokość swobodnego upadku: tabela doboru

Grubość nawierzchni musi być dopasowana do maksymalnej wysokości upadku z urządzeń. Poniższe zestawienie ułatwia wstępny dobór materiału przed konsultacją z projektantem.

Poniższe wartości opierają się na danych referencyjnych z norm i dokumentacji producentów nawierzchni certyfikowanych według PN-EN 1177. Ostateczna grubość powinna być potwierdzona badaniem laboratoryjnym lub certyfikatem produktu.

WSU (m)	Nawierzchnia wylewana SBR/EPDM	Płyty gumowe	Nawierzchnia sypka (piasek/zrębki)
do 0,6 m	25 mm	25 mm	15 cm
do 1,0 m	35 mm	40 mm	20 cm
do 1,5 m	45 mm	50 mm	25 cm
do 2,0 m	60 mm	65 mm	30 cm
do 3,0 m	80-100 mm	80-100 mm	35-40 cm

Grubość to tylko jeden parametr. Równie ważna jest jakość podbudowy. Na nawierzchnię wylewaną i płyty gumowe najczęściej stosuje się podbudowę z kruszywa łamanego (frakcja 8-32 mm, ubita warstwami) lub beton. Podbudowa betonowa zapewnia większą stabilność, ale wymaga precyzyjnego wykonania otworów odwadniających, bo woda stojąca pod nawierzchnią gumową to jeden z najczęstszych błędów montażowych prowadzących do jej przedwczesnego zniszczenia.

Koszty montażu i najczęstsze błędy wykonawcze

Koszt nawierzchni bezpiecznej zależy od rodzaju materiału, grubości warstwy, powierzchni placu i standardu wykonania podbudowy.

Orientacyjne ceny za m² (robocizna i materiał, stan na 2024 rok):

• Nawierzchnia sypka (piasek, zrębki): 40-80 zł/m²
• Płyty gumowe (grubość 40-65 mm): 180-320 zł/m²
• Nawierzchnia wylewana SBR: 200-350 zł/m²
• Nawierzchnia wylewana EPDM: 280-450 zł/m²
• Maty przerostowe z granulatu: 150-250 zł/m²

Ostateczna wycena zależy od projektu, lokalizacji i specyfiki podbudowy.

Błędy montażowe i projektowe generują w praktyce więcej problemów niż sam dobór materiału. Najczęstsze z nich to:

• Błędne wyznaczenie strefy bezpieczeństwa: norma PN-EN 1176 wymaga, by strefa wokół urządzenia wychodziła poza jego obrys o co najmniej 1,5-2 m (w zależności od rodzaju urządzenia). Wykonawcy często ograniczają nawierzchnię do minimum, by obniżyć koszt.
• Zanieczyszczenie nawierzchni gumowej piaskiem z pobliskiej piaskownicy: granulki piasku wnikają w porowatą strukturę gumy i trwale ją uszkadzają, a przy okazji tworzą abrazyjną powierzchnię niebezpieczną dla dzieci.
• Brak odwodnienia podbudowy: szczególnie groźne w polskim klimacie, gdzie wiosenne roztopy i jesienne deszcze powodują stagnację wody pod nawierzchnią.
• Montaż w nieodpowiedniej temperaturze: kleje i spoiwa do nawierzchni wylewanej wymagają temperatury powyżej +5°C. Prace prowadzone przy niskich temperaturach skutkują delaminacją warstw już po pierwszej zimie.

Polskie warunki klimatyczne są szczególnie wymagające dla nawierzchni gumowych. Duże amplitudy temperatury (od -20°C zimą do +35°C latem), intensywne promieniowanie UV w miesiącach letnich i mokre jesienie powodują, że materiały niskiej jakości degradują się znacznie szybciej niż wskazują dane producenta mierzone w warunkach laboratoryjnych. Nawierzchnia EPDM wysokiej jakości zachowuje parametry przez 15-20 lat. SBR bez stabilizatorów UV traci elastyczność i zaczyna kruszyć się po 7-10 sezonach, szczególnie na placach z ekspozycją południową.

Konserwacja nawierzchni gumowej obejmuje regularne czyszczenie (usuwanie liści, piasku i zanieczyszczeń organicznych), kontrolę połączeń i krawędzi co najmniej raz w roku oraz coroczną inspekcję zgodną z wymogami PN-EN 1176. Zaniedbanie tych czynności nie tylko skraca żywotność nawierzchni, ale też może stanowić podstawę do kwestionowania ochrony ubezpieczeniowej w razie wypadku.

Dobór nawierzchni bezpiecznej pod plac zabaw to decyzja łącząca wiedzę techniczną, znajomość norm i ocenę warunków lokalnych. Tabela grubości, certyfikaty materiałów i protokół odbioru technicznego to minimum dokumentacyjne, które każdy zarządca placu powinien posiadać i aktualizować przez cały okres eksploatacji obiektu.
